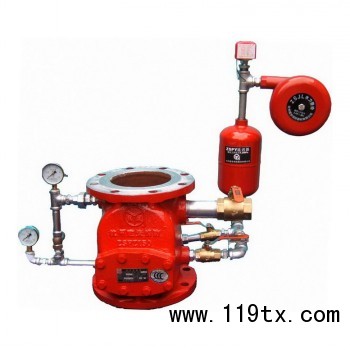

點擊圖片查看原圖
型號規格：
|
產品型號
|
公稱通徑
(mm)
|
連接相關參數
|
外形尺寸
|
|||
|
螺栓數
|
螺栓規格
|
法蘭螺孔中心距mm
|
A
|
B
|
||
|
ZSFZ-80
|
80
|
4
|
M16
|
Φ145
|
250
|
280
|
|
ZSFZ-100
|
100
|
8
|
M16
|
Φ180
|
270
|
600
|
|
ZSFZ-150
|
150
|
8
|
M20
|
Φ240
|
365
|
665
|
|
ZSFZ-200
|
200
|
12
|
M20
|
Φ295
|
465
|
730
|
工作原理
當自動噴淋滅火系統的保護區域內發生火情時，火場環境溫度升高時，閉式噴頭上的玻璃球炸裂（或易熔合金熔化），噴頭打開噴水滅火。此時由于濕式報警閥出口側管網水壓下降，形成壓差，閥瓣組件打開，水源水不斷補充管網滅火，同時水流也經密封環槽內的孔流入延遲器，并迅速充滿，以一定水壓沖擊水力警鈴發出連續的報警聲，壓力開關動作接通電觸點，接通控制中心，以聲、光報警，同時啟動主供水泵進行消防滅火。
部件作用：
1、濕式報警閥：只允許水單方向流入噴水系統并在規定流量下報警。
2、延遲器：延遲水力警鈴動作時間，減少因水壓波動而造成的誤報警。
3、水力警鈴：系統啟動后，能發出聲響的水力驅動式報警裝置。
4、壓力開關：報警閥動作后，壓力開關動作接通電觸點。
5、警鈴閥：伺應狀態下為常開，檢查、維護和修理時才可關閉此閥。
6、試警鈴閥：在調試、維護才開啟此閥，以判定系統工作情況。
7、放水閥：排去閥后管網余水，以進行檢修或更換噴頭。
安裝與維護：
濕式報警閥應豎直安裝，距地面高度一般為1.2m左右，兩側距墻不小于0.5m,正面距墻１.2m，所有排水孔均采取排水措施。
定期檢查報警閥，每月打開試警鈴閥，若發現水力警鈴不響，應檢查通向警鈴的過濾器或報警管道，座圈上小孔，有無阻塞，清除污垢，使水流暢通。
發現水從閥瓣泄漏到報警管道，檢查濕式報警閥內部有無贓物，將閥瓣頂開而造成不密封。若橡膠密封件磨損，及時更換。
連接結構圖：
連接結構圖：
