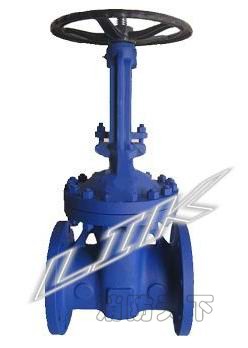

德標系列閘閥廠家，為您生產質量可靠、價格實惠的閘閥產品！歡迎您來電咨詢德標DIN系列閘閥價格等信息！本產品適用于液、氣介質管路和設備，作為接通和斷流之用。該閘閥設計采用閘板表面全面包覆優質橡膠，因此具有高彈性、長壽命、無滲漏等特點。閥體底部設計無凹槽，因此具有流阻小，防止污物堆積造成閥門滲漏或損壞等特點。易于安裝，可實現在線快速維修。適用于受限空間，廣泛應用于食品、醫藥、 給排水工程、建筑、消防等領域。
一、德標閘閥主要特點及用途
1、德標閘閥結構緊湊、設計合理、閥門剛性好、通道流暢，流阻系數小
2、密封面采用不銹鋼和硬質合金，適用壽命長。
3、采用柔性石墨填料、密封可靠、操作輕便靈活。
4、驅動方式有：電動、氣動、齒輪轉動、結構形式：彈型楔式單閘板、剛性楔式單閘板雙閘板式
5、水封閘閥廣泛用于化工、火力、發電廠等油品、水蒸氣管道上作接通或截?cái)喙艿乐薪橘|(zhì)的啟閉裝置.
主要技術參數：
|
結構形式 |
BB-BG-OS＆Y |
|
驅動方式 |
手動 Hand-operated |
|
電動 Electric-actuated |
|
|
設計標準 |
DIN3352 |
|
結構長度 |
DIN3202 |
|
連接法蘭 |
DIN2543-2547 |
|
試驗和檢驗 |
DIN3230 |
注：系列閥門連接法蘭克根據用戶要求設計制造。
產品性能規范：
|
公稱壓力（MPa） |
殼體實驗壓力（MPa） |
密封試驗壓力（MPa） |
適用溫度（℃） |
使用介質 |
|
1.6 |
2.4 |
1.76 |
-110～600℃ |
水、蒸汽、油品等 |
|
2.5 |
3.75 |
2.75 |
||
|
4.0 |
6.0 |
4.4 |
||
|
6.4 |
9.6 |
7.04 |
主要零件材料及性能：
|
殼體 |
GS-C25 |
1.4308 |
||||||||||||||
|
閥瓣 |
GS-C25 |
1.4308 |
1.4408 |
Monel |
||||||||||||
|
閥桿 |
13Cr |
1.4308 |
1.4408 |
Monel |
F304 |
|||||||||||
|
閥瓣密封面 |
13Cr |
13Cr |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
1.4308 |
STL |
|||||
|
閥座密封面 |
13Cr |
STL |
STL |
1.4308 |
STL |
1.4408 |
STL |
Monel |
1.4308 |
STL |
STL |
|||||
|
殼體 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
閥瓣 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
閥桿 |
1.4408 |
1.4306 |
1.4301 |
|||||||||||||
|
閥瓣密封面 |
1.4408 |
1.4408 |
STL |
1.4306 |
1.4306 |
STL |
1.4301 |
1.4301 |
STL |
|||||||
|
閥座密封面 |
1.4408 |
STL |
STL |
1.4306 |
STL |
STL |
1.4301 |
STL |
STL |
|||||||
