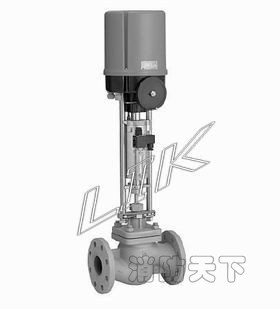

進口精小型電動調節閥其特點在于:在原Cv3000的基礎上重量減輕了30%、高度減小了30%、流量增大了30%。是在Cv3000的基礎上進行改進而成的。精小型電動調節閥整體具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點
德國萊克LIK品牌,進口精小型電動調節閥其特點在于:在原Cv3000的基礎上重量減輕了30%、高度減小了30%、流量增大了30%。是在Cv3000的基礎上進行改進而成的。精小型電動調節閥整體具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。配以電動執行器，內含飼服功能，接受統一的4~20mA或1~5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。精小型電動調節閥廣泛應用于精確控制氣體、液體、蒸汽等介質，工藝參數加如壓力、流量、溫度、液位保持在給定值。精小型電動調節閥特別適用于允許壓差小，而允許泄漏量也較小壓差不大的工作場合。
進口精小型電動調節閥 技術參數
|
公稱通徑(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
閥座直徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
額定流量系數(KV) |
單座 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
875 |
1250 |
|
套筒 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
360 |
570 |
850 |
1180 |
|
|
允許壓差(MPa) |
單座 |
3.8 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.1 |
|
套筒 |
6.4 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
|
公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10.0 |
|||||||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
100 |
|||||||||
|
閥蓋形式 |
標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃) |
|||||||||||||
|
壓蓋形式 |
螺栓壓緊式 |
|||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、V型柔性石墨填料 |
|||||||||||||
|
閥芯形式 |
單座式、套筒式 |
|||||||||||||
|
流量特性 |
等百分比 |
|||||||||||||
|
配置執行器類別 |
3810系列、PSL系列等電動執行器(客戶指定品牌亦可) |
|||||||||||||
|
執行器參數 |
電源電壓:220V、380V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC |
|||||||||||||
|
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 |
||||||||||||||
|
環境溫度:-25~+70℃、環境濕度:≤95% |
||||||||||||||
精小型電動調節閥 性能指標
|
項目 |
指標值 |
||
|
基本誤差% |
配3810L±2.5; 配PSL±1.0 |
||
|
回差% |
配381L ±2.0; 配PSL±1.0 |
||
|
死區% |
1.0 |
||
|
始終點偏差% |
電開 |
始點±2.5 |
終點±2.5 |
|
始點±2.5 |
終點±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×閥額定容量 |
||
|
可調范圍R |
30:1 |
||
進口精小型電動調節閥 結構圖
|
|
|
|

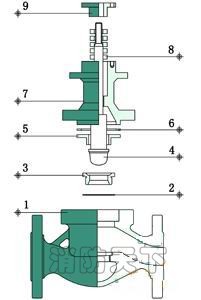

進口精小型電動調節閥 (單座式結構) |

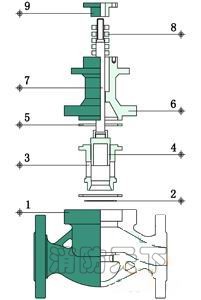

進口精小型電動調節閥 (套筒式結構) |
進口精小型電動調節閥 零件材料
|
精小型電動調節閥 (單座式結構) |
精小型電動調節閥 (套筒式結構) |
||||
|
1 |
閥體 |
WCB、CF8、CF8M、CF3 |
1 |
閥體 |
WCB、CF8、CF8M、CF3 |
|
2 |
墊片 |
PTFE、金屬石墨墊片 |
2 |
墊片 |
PTFE、金屬石墨墊片 |
|
3 |
閥座 |
304、316、316L |
3 |
套筒 |
304、316、316L |
|
4 |
閥芯組件 |
304、316、316L |
4 |
閥芯 |
304、316、316L |
|
5 |
導向套/并帽 |
304、316、316L / 銅 |
5 |
中墊 |
PTFE、金屬石墨墊片 |
|
6 |
中墊 |
PTFE、金屬石墨墊片 |
6 |
閥蓋 |
PTFE\石墨墊片 |
|
7 |
閥蓋 |
WCB、CF8、CF8M、CF3 |
7 |
閥桿 |
304、316、316L |
|
8 |
填料 |
PTFE、柔性石墨 |
8 |
填料 |
PTFE、柔性石墨 |
|
9 |
填料壓蓋 |
WCB、CF8、CF8M、CF3 |
9 |
填料壓蓋 |
WCB、CF8、CF8M、CF3 |
