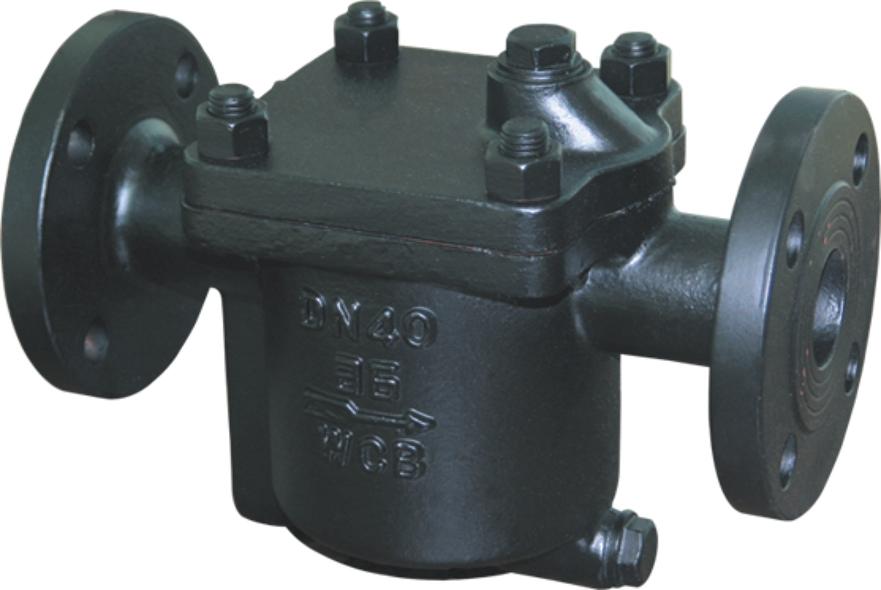

倒置桶式蒸汽疏水閥CS45H 疏水閥原理
點擊圖片查看原圖
產品： 瀏覽次數：316倒置桶式蒸汽疏水閥CS45H 疏水閥原理
品牌： 上海玉武閥門
型號： CS45H
單價： 面議
最小起訂量：
供貨總量：
發貨期限： 自買家付款之日起 3 天內發貨
有效期至： 長期有效
最后更新： 2017-02-12 16:35
  詢價
詳細信息

ES10NF(CS45H)倒置桶式蒸汽疏水閥CS45H

工作原理 Working principle
倒吊桶式蒸汽疏水閥的開啟和關閉時根據凝結水和蒸汽的密度
差來動作的，其動作標準，可靠。
The opening and closing of inverted bucket steam trap depends
On the density contrast of condensation water and steam ,the action
is accurate and reliable.


最低工作壓力
Minmum working pressure

0.01MPa

鑄鋼最高允許溫度
Maximum allowable temperure for cast steel

425℃

最小過冷度
Minmum degree of supercooling

≤0℃

不銹鋼最高允許溫度
Maximum allowable temperature for stainless steel

525℃

最高負荷漏氣率
Leakage rate with loading

≤0

使用介質
Working medium

飽和蒸汽、凝結水
Saturated vapour 、condensrd、water

最高允許背壓率
Maximum allowable of back pressure

85%

排空氣裝置
Exhaust plant

合金/不銹鋼
Stainless steel/alloy

閥體、閥蓋
Valve body cap

WCB/304

吊桶
Bocket

不銹鋼
Stainless steel

閥座
Valve seat

2Cr13/304

過濾網
Filtering net

不銹鋼
Stainless steel

技術參數表 Technological parameter date

Model
產品型號

Nominal
Diameter
公稱通徑（DN）

Connection
連接方式

Pressure
Rating（Mpa）
使用壓力

Max allowable
TMP（℃）
最高允許溫度

Extermal dimensions（mm）外型尺寸

Pe。weight

參考重量（kg）

L

H1

H2

W

ES5
(CS15H-3.7.11.16)

15~25

Thread 螺紋

0.01~0.3、0.7、1.1、1.6

400

140

85

90

103

5

ES5F
(CS15H-3.7.11.16)

15~25

Flange 法蘭

0.01~0.3、0.7、1.1、1.6

400

210

85

90

103

7.5

ES8
(CS15H-5.8.16)

15~25

Thread 螺紋

0.01~0.5、0.8、1.6

350

140

85

90

103

5

ES8F
CS45H-5.8.16)

15~25

Flange 法蘭

0.01~0.5、0.8、1.6

350

210

85

90

103

7

ES10
CS15H-8.12.16

25~50

Thread 螺紋

0.01~0.8、1.2、1.6

350

200

105

140
