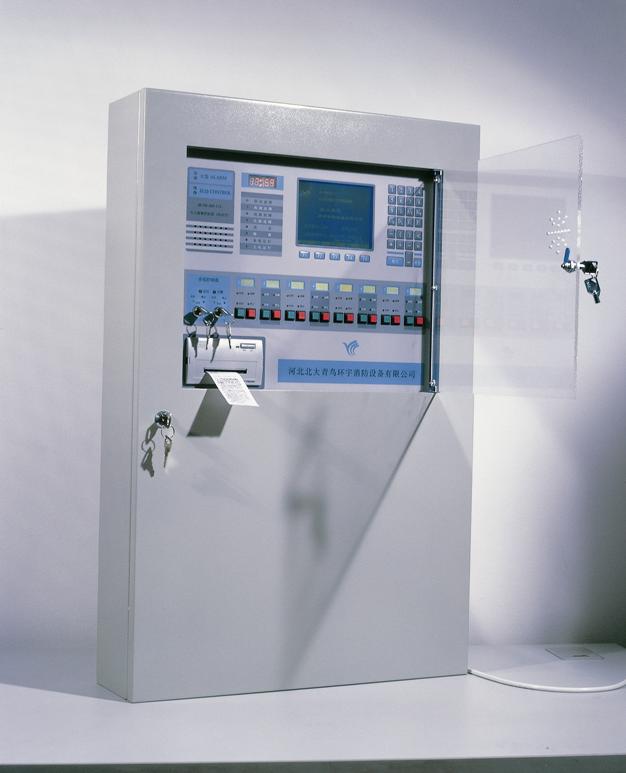

壁掛式控制器構成：
壁掛式控制器內有一塊顯示控制盤AB320、一塊回路監控板JBF-11S/LA（2回路、4回路）、一個8路多線聯動輸出的專線控制盤壁掛聯動型（純報警壁掛控制器無專線控制盤）、1塊打印盤JBF-11S/P組成。
技術指標
|
供電主電
|
AC220V +10% -15% 50Hz
|
|
巡檢周期
|
3秒
|
|
備 電
|
DC24V 7Ah（標準型）
|
|
工作溫度
|
- 10…+60℃
|
|
貯存溫度
|
-30…+75℃
|
|
相對濕度
|
≤95%(40±2℃)
|
|
火警繼電器
|
1個（無源輸出）
|
|
通訊接口
|
1×RS232
|
|
檢測標準
|
GB4717-1993《火災報警控制器通用技術條件》
GB16806-1997《消防聯動控制設備通用技術條件》
|
|
監視狀態整機功耗
|
≤60W
|
|
外型尺寸
|
520mm長×800mm寬×140mm厚
|
|
重量（壁掛機）
|
22.5kg
|
JB-TB-JBF-11S控制器分4種機型：
| |
型號
|
名稱
|
備注
|
|
1
|
JBF-11S/A200B/B
|
1回路
|
含200地址報警點及聯動點
|
|
2
|
JBF-11S/A400B/B
|
2回路
|
含400地址報警點及聯動點
|
|
3
|
JBF-11S/C200B/B
|
1回路、聯動型
|
含200地址報警點及聯動點，帶1個JBF-11S/CD8盤
|
|
4
|
JBF-11S/C400B/B
|
2回路、聯動型
|
含400地址報警點及聯動點，帶1個JBF-11S/CD8盤
|
