給水系統，特別是多臺水泵并聯的系統，給水壓力（裝置揚程）是隨系統用水量的變化而波動。因為用水量是隨機變化的，且水泵的投入與撤出是分級的，所以系統的給水壓力是變化無常的，而水泵的揚程設計選型時，往往是留有余量的，當用水量低于設計供水量時，系統的給水壓力會超出系統設計的額定壓力（特別是多臺水泵并聯的系統）。在這種情況下就有必要通過電動泄壓/安全閥把系統的多余水量旁路泄回水池。
電動泄壓/安全閥的另一個功能是作為電動（遙控）泄壓。消防系統待機巡檢時需要對系統進行泄壓來模擬消防滅火設備用水，以便逐臺檢查水泵的自動啟動性能和起動、帶全載的技術性能。電動泄壓/安全閥應用在系統上便可以執行系統的編程命令實施旁路泄壓。電動泄壓/安全閥的通徑應按系統中給水量最大的水泵來選取。
一、Y型電動泄壓/安全閥的工作原理
|
1、安全閥工況 如圖一所示當上游腔(1)給水壓力低于恒揚程集成控制閥(12)設定的壓力（系統的設計壓力）時，通過過濾器(8)的水流量通過恒揚程集成控制閥(12)的A→B（長通）全部充入上控制腔(16)，主閥隔膜(22)下移，從而緊閉閥座(4)。 當給水壓力升至高于恒揚程集成控制閥(12)設定的壓力時，該導閥通路B→C導通，使上控制腔(16)的水通過B→C→球閥(13)進入下游腔(2)，這時隔膜(22)向下推力減少。同時在閥座(4)在上游腔(1)的下推力作用下聯動隔膜(22)上移，從而聯動開啟閥座(4)。閥門在設定的壓力點（系統的設計壓力）開啟，當偏離設定的壓力點越大，閥門開度就越大，從而排除系統多余的水量，使上游腔(1)的壓力恒定。 |
（圖一） |
2、電動泄壓工況
當系統進行巡檢和需要全負荷測試每臺水泵性能參數時，電動兩通球閥(14)遙控通電打開，使上控制腔(16)的水直接泄入下游腔(2)。令主閥隔膜(22)迅速上移，從而聯動閥座(4)全開。電動泄壓/安全閥的全開，使集水總管的水直接泄回水池，使系統壓力驟減，從而實現模擬消防用水來測試消防設備的自動投入性能和分別進行每臺水泵的全負荷技術性能參數測試。
二、普通型電動泄壓/安全閥的工作原理
|
1、安全閥工況 如圖二所示當上游腔(1)給水壓力低于恒揚程集成控制閥(10)設定的壓力（系統的設計壓力）時，通過過濾器(8)的水流量通過恒揚程集成控制閥(10)的A→B（長通）全部充入控制腔(16)，主閥隔膜(5)下移，從而緊閉閥座(3)。 |
（圖二） |
2、電動泄壓工況
當系統進行巡檢和需要全負荷測試每臺水泵性能參數時，電動兩通球閥(11)遙控通電打開，使控制腔(16)的水直接泄入下游腔(2)。令主閥隔膜(5)迅速上移，從而聯動閥座(3)全開。電動泄壓/安全閥的全開，使集水總管的水直接泄回水池，使系統壓力驟減，從而實現模擬消防用水來測試消防設備的自動投入性能和分別進行每臺水泵的全負荷技術性能參數測試。
|
⑴冶煉爐冷卻系統 |

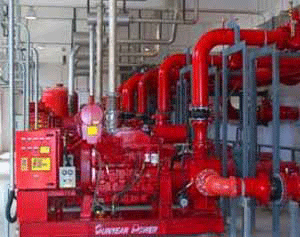

⑵消防給水系統 |
